减速机

在手表部件加工的精湛技术使得生产高效、低噪音的减速机成为可能。

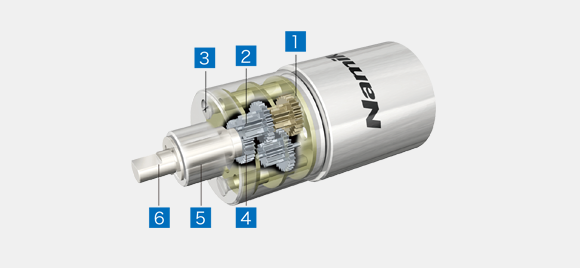

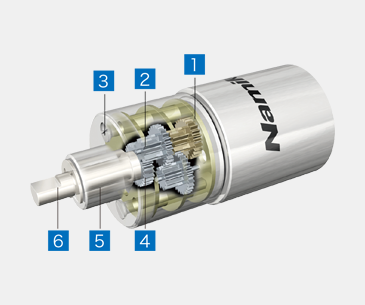

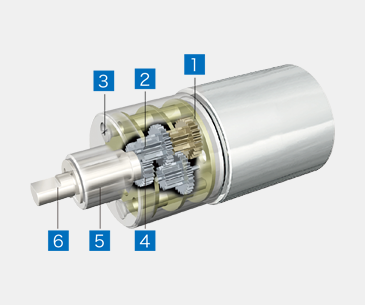

正齿减速机

  1. 基板
  2. 卡纳(驱动齿)
  3. 导杆
  4. 正齿(从动齿)
  5. 轴承
  6. 输出轴
  • 最普及的减速机
  • 齿轴同输出轴平行对齐
  • 无推力产生
  • 旋转方向取决于输入轴和输出轴间齿轮阶数

正齿:齿轮系使用正齿轮,相对内部部件少、结构简单,优势是机械噪音轻。

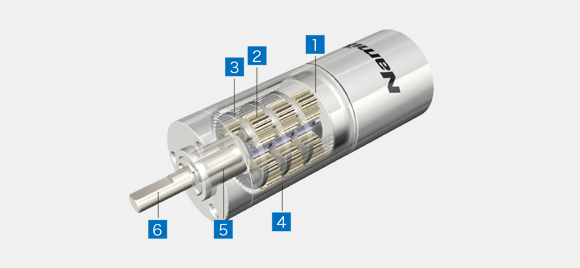

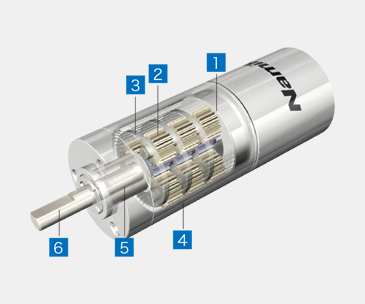

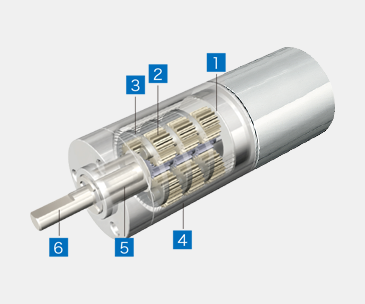

行星减速机

  1. 基板
  2. 行星齿
  3. 载板
  4. 内部齿
  5. 轴承
  6. 输出轴
  • 可实现大减速比
  • 相当大的扭矩传递
  • 输入轴(马达轴)和输出轴(减速机)在同一直线上
  • 扭矩均匀分布在行星减速机的各个齿轮上。因此,该减速机在耐用性方面相对强。

行星齿:之所以被称为行星齿,是因为其是绕着太阳齿在转动。由于齿轮数量多,其适合高扭矩的传输。

* 减速机仅限于同马达一起购买。

通过在马达输出轴上配置减速机构,从而生成高扭矩/低转速,这是单马达不能做到的。
紧密型马达通常的特性为高速。但是,其速度可以通过配置减速机来降低到需求的速度。
因为扭矩大小的增加是同减速比成正比的。所以,高扭矩甚至能在紧密型马达上轻易实现。
虽然减速机有助于生成高扭矩,但它也可能影响整体马达精度方面的耐久性和特性的稳定性。
采用奥比睿在金刚石加工和手表部件加工的方面的精密处理技术,奥比睿能够生产、交付低噪音、高效率的精密减速机。

正齿

直径[mm] 产品 减速比 (绝对值) 阶数 允许扭矩 効率 [%] 长度 [m] 重量[g] 旋转方向 适用的马达
持续 [mNm] 断续 [mNm]
10 SSG10-15 15.4:1 3 12 30 73 14 5.4 CMS10 系列
BMS10 系列
SSG10-29 29.25:1 4 12 30 66 16 6.2
SSG10-49 48.75:1 5 12 30 59 18 7.0
SSG10-93 93.43:1 5 12 30 59 18 7.0
SSG10-156 155.56:1 6 12 30 53 20 7.9
SSG10-200 199.64:1 6 12 30 53 20 7.9
SSG10-262 261.6:1 6 12 30 53 20 7.9
12 SSG12-16 15.78:1 3 12 30 73 14 8.3 CMS12 系列
BMS12 系列
SSG12-25 24.7:1 3 12 30 73 14 8.3
SSG12-47 47.35:1 4 15 30 66 16 9.2
SSG12-74 74.1:1 4 15 30 66 16 9.2
SSG12-94 93.86:1 4 15 30 66 16 9.2
SSG12-176 175.5:1 5 15 30 59 18 10.2
SSG12-222 222.3:1 5 15 30 59 18 10.2
SSG12-282 281.58 5 15 30 59 18 10.2
15 SSG15-29 29.07:1 3 15 30 73 9.6 8.9 CMS16 系列
BMS16 系列
SSG15-49 48.58:1 4 24 60 66 11.6 10.3
SSG15-71 71.35:1 4 24 60 66 11.6 10.3
SSG15-94 93.68:1 4 24 60 66 11.6 10.3
SSG15-152 152.2:1 5 24 60 59 13.6 10.3
SSG15-198 198.06:1 5 24 60 59 13.6 11.5
SSG15-302 301.84:1 5 24 60 59 13.6 10.3
SSG15-438 438.31:1 6 24 60 53 15.6 12.9
SSG15-638 638.18:1 6 24 60 53 15.6 12.9
SSG10-15
直径[mm]
10
减速比 (绝对值)
15.4:1
阶数
3
允许扭矩:持续 [mNm]
12
允许扭矩:断续 [mNm]
30
効率 [%]
73
长度 [m]
14
重量[g]
5.4
旋转方向
适用的马达[g]
CMS10 系列
BMS10 系列
SSG10-29
直径[mm]
10
减速比 (绝对值)
29.25:1
阶数
4
允许扭矩:持续 [mNm]
12
允许扭矩:断续 [mNm]
30
効率 [%]
66
长度 [m]
16
重量[g]
6.2
旋转方向
适用的马达[g]
CMS10 系列
BMS10 系列
SSG10-49
直径[mm]
10
减速比 (绝对值)
48.75:1
阶数
5
允许扭矩:持续 [mNm]
12
允许扭矩:断续 [mNm]
30
効率 [%]
59
长度 [m]
18
重量[g]
7.0
旋转方向
适用的马达[g]
CMS10 系列
BMS10 系列
SSG10-93
直径[mm]
10
减速比 (绝对值)
93.43:1
阶数
5
允许扭矩:持续 [mNm]
12
允许扭矩:断续 [mNm]
30
効率 [%]
59
长度 [m]
18
重量[g]
7.0
旋转方向
适用的马达[g]
CMS10 系列
BMS10 系列
SSG10-156
直径[mm]
10
减速比 (绝对值)
155.56:1
阶数
6
允许扭矩:持续 [mNm]
12
允许扭矩:断续 [mNm]
30
効率 [%]
53
长度 [m]
20
重量[g]
7.9
旋转方向
适用的马达[g]
CMS10 系列
BMS10 系列
SSG10-200
直径[mm]
10
减速比 (绝对值)
199.64:1
阶数
6
允许扭矩:持续 [mNm]
12
允许扭矩:断续 [mNm]
30
効率 [%]
53
长度 [m]
20
重量[g]
7.9
旋转方向
适用的马达[g]
CMS10 系列
BMS10 系列
SSG10-262
直径[mm]
10
减速比 (绝对值)
261.6:1
阶数
6
允许扭矩:持续 [mNm]
12
允许扭矩:断续 [mNm]
30
効率 [%]
53
长度 [m]
20
重量[g]
7.9
旋转方向
适用的马达[g]
CMS10 系列
BMS10 系列
SSG12-16
直径[mm]
12
减速比 (绝对值)
15.78:1
阶数
3
允许扭矩:持续 [mNm]
12
允许扭矩:断续 [mNm]
30
効率 [%]
73
长度 [m]
14
重量[g]
8.3
旋转方向
适用的马达[g]
CMS12 系列
BMS12 系列
SSG12-25
直径[mm]
12
减速比 (绝对值)
24.7:1
阶数
3
允许扭矩:持续 [mNm]
12
允许扭矩:断续 [mNm]
30
効率 [%]
73
长度 [m]
14
重量[g]
8.3
旋转方向
适用的马达[g]
CMS12 系列
BMS12 系列
SSG12-47
直径[mm]
12
减速比 (绝对值)
47.35:1
阶数
4
允许扭矩:持续 [mNm]
15
允许扭矩:断续 [mNm]
30
効率 [%]
66
长度 [m]
16
重量[g]
9.2
旋转方向
适用的马达[g]
CMS12 系列
BMS12 系列
SSG12-74
直径[mm]
12
减速比 (绝对值)
74.1:1
阶数
4
允许扭矩:持续 [mNm]
15
允许扭矩:断续 [mNm]
30
効率 [%]
66
长度 [m]
16
重量[g]
9.2
旋转方向
适用的马达[g]
CMS12 系列
BMS12 系列
SSG12-94
直径[mm]
12
减速比 (绝对值)
93.86:1
阶数
4
允许扭矩:持续 [mNm]
15
允许扭矩:断续 [mNm]
30
効率 [%]
66
长度 [m]
16
重量[g]
9.2
旋转方向
适用的马达[g]
CMS12 系列
BMS12 系列
SSG12-176
直径[mm]
12
减速比 (绝对值)
175.5:1
阶数
5
允许扭矩:持续 [mNm]
15
允许扭矩:断续 [mNm]
30
効率 [%]
59
长度 [m]
18
重量[g]
10.2
旋转方向
适用的马达[g]
CMS12 系列
BMS12 系列
SSG12-222
直径[mm]
12
减速比 (绝对值)
222.3:1
阶数
5
允许扭矩:持续 [mNm]
15
允许扭矩:断续 [mNm]
30
効率 [%]
59
长度 [m]
18
重量[g]
10.2
旋转方向
适用的马达[g]
CMS12 系列
BMS12 系列
SSG12-282
直径[mm]
12
减速比 (绝对值)
281.58
阶数
5
允许扭矩:持续 [mNm]
15
允许扭矩:断续 [mNm]
30
効率 [%]
59
长度 [m]
18
重量[g]
10.2
旋转方向
适用的马达[g]
CMS12 系列
BMS12 系列
SSG15-29
直径[mm]
15
减速比 (绝对值)
29.07:1
阶数
3
允许扭矩:持续 [mNm]
15
允许扭矩:断续 [mNm]
30
効率 [%]
73
长度 [m]
9.6
重量[g]
8.9
旋转方向
适用的马达[g]
CMS16 系列
BMS16 系列
SSG15-49
直径[mm]
15
减速比 (绝对值)
48.58:1
阶数
4
允许扭矩:持续 [mNm]
24
允许扭矩:断续 [mNm]
60
効率 [%]
66
长度 [m]
11.6
重量[g]
10.3
旋转方向
适用的马达[g]
CMS16 系列
BMS16 系列
SSG15-71
直径[mm]
15
减速比 (绝对值)
71.35:1
阶数
4
允许扭矩:持续 [mNm]
24
允许扭矩:断续 [mNm]
60
効率 [%]
66
长度 [m]
11.6
重量[g]
10.3
旋转方向
适用的马达[g]
CMS16 系列
BMS16 系列
SSG15-94
直径[mm]
15
减速比 (绝对值)
93.68:1
阶数
4
允许扭矩:持续 [mNm]
24
允许扭矩:断续 [mNm]
60
効率 [%]
66
长度 [m]
11.6
重量[g]
10.3
旋转方向
适用的马达[g]
CMS16 系列
BMS16 系列
SSG15-152
直径[mm]
15
减速比 (绝对值)
152.2:1
阶数
5
允许扭矩:持续 [mNm]
24
允许扭矩:断续 [mNm]
60
効率 [%]
59
长度 [m]
13.6
重量[g]
11.5
旋转方向
适用的马达[g]
CMS16 系列
BMS16 系列
SSG15-198
直径[mm]
15
减速比 (绝对值)
198.06:1
阶数
5
允许扭矩:持续 [mNm]
24
允许扭矩:断续 [mNm]
60
効率 [%]
59
长度 [m]
13.6
重量[g]
11.5
旋转方向
适用的马达[g]
CMS16 系列
BMS16 系列
SSG15-302
直径[mm]
15
减速比 (绝对值)
301.84:1
阶数
5
允许扭矩:持续 [mNm]
24
允许扭矩:断续 [mNm]
60
効率 [%]
59
长度 [m]
13.6
重量[g]
11.5
旋转方向
适用的马达[g]
CMS16 系列
BMS16 系列
SSG15-438
直径[mm]
15
减速比 (绝对值)
438.31:1
阶数
6
允许扭矩:持续 [mNm]
24
允许扭矩:断续 [mNm]
60
効率 [%]
53
长度 [m]
15.6
重量[g]
12.9
旋转方向
适用的马达[g]
CMS16 系列
BMS16 系列
SSG15-638
直径[mm]
15
减速比 (绝对值)
638.18:1
阶数
6
允许扭矩:持续 [mNm]
24
允许扭矩:断续 [mNm]
60
効率 [%]
53
长度 [m]
15.6
重量[g]
12.9
旋转方向
适用的马达[g]
CMS16 系列
BMS16 系列

Written in RED LETTERS are non-standard gears. For further support, please inquire our sales representatives accordingly.

行星齿

直径[mm] 产品 ギア比(絶対) 阶数 长度 [m] 重量[g] 旋转方向 适用的马达
7 SPG07-4.7 4.71:1 1 7.4 2.0 CMS07 系列
BMS07 系列
SPG07-22 22.22:1 2 9.6 2.5
SPG07-105 104.77:1 3 11.8 3.0
SPG07-494 493.93:1 4 14.1 3.5
10 SPG10-3.6 3.6:1 1 10.5 5.8 CMS10 系列
BMS10 系列
SPG10-4.7 4.7:1 1 10.5 5.8
SPG10-13 12.96:1 2 13.5 7.1
SPG10-22 22.22:1 2 13.5 7.1
SPG10-47 46.66:1 3 16.5 8.4
SPG10-61 61.1:1 3 16.5 8.4
SPG10-80 80.01:1 3 16.5 8.4
SPG10-105 104.77:1 3 16.5 8.4
SPG10-168 167.96:1 4 19.6 9.7
SPG10-220 219.95:1 4 19.6 9.7
SPG10-288 288.03:1 4 19.6 9.7
SPG10-377 377.18:1 4 19.6 9.7
SPG10-493 493.93:1 4 19.6 9.7
12 SPG12-3.5 3.5:1 1 14.2 11.6 CMS12 系列
BMS12 系列
SPG12-4.8 4.8:1 1 14.2 11.6
SPG12-12 12.25:1 2 18.0 14.1
SPG12-23 22.56:1 2 18.0 14.1
SPG12-43 22.56:1 2 18.0 16.6
SPG12-58 42.88:1 3 21.8 16.6
SPG12-79 42.88:1 3 21.8 16.6
SPG12-107 107.17:1 3 21.8 16.6
SPG12-150 107.17:1 3 21.8 19.1
SPG12-204 107.17:1 3 21.8 19.1
SPG12-375 107.17:1 3 21.8 19.1
SPG12-509 509.07:1 4 25.7 20
16 SPG16-3.6 3.6:1 1 15.3 20 CMS16 系列
BMS16 系列
SPG16-4.7 4.71:1 1 15.3 20
SPG16-13 12.96:1 2 19.5 24.5
SPG16-22 22.22:1 2 19.5 24.5
SPG16-46 46.66:1 3 19.5 29
SPG16-61 61.1:1 3 23.7 29
SPG16-80 80.01:1 3 23.7 29
SPG16-105 104.7:1 3 23.7 29
SPG16-168 167.96:1 4 28 33.5
SPG16-220 219.95:1 4 28 33.5
SPG16-288 288.03:1 4 28 33.5
SPG16-377 377.18:1 4 28 33.5
SPG16-493 493.93:1 4 28 33.5
SPG07-4.7
直径[mm]
7
减速比 (绝对值)
4.71:1
阶数
1
长度 [m]
7.4
重量[g]
2
旋转方向
适用的马达[g]
CMS07 系列
BMS07 系列
SPG07-22
直径[mm]
7
减速比 (绝对值)
22.22:1
阶数
2
长度 [m]
9.6
重量[g]
2.5
旋转方向
适用的马达[g]
CMS07 系列
BMS07 系列
SPG07-105
直径[mm]
7
减速比 (绝对值)
104.77:1
阶数
3
长度 [m]
11.8
重量[g]
3
旋转方向
适用的马达[g]
CMS07 系列
BMS07 系列
SPG07-494
直径[mm]
7
减速比 (绝对值)
493.93:1
阶数
4
长度 [m]
14.1
重量[g]
3.5
旋转方向
适用的马达[g]
CMS07 系列
BMS07 系列
SPG10-3.6
直径[mm]
10
减速比 (绝对值)
1 / 3.60
阶数
1
允许扭矩:持续 [mNm]
50
允许扭矩:断续 [mNm]
100
効率 [%]
85
长度 [m]
10.50
重量[g]
5.8
旋转方向
适用的马达[g]
CMS10 系列
BMS10 系列
SPG10-4.7
直径[mm]
10
减速比 (绝对值)
4.7:1
阶数
1
长度 [m]
10.5
重量[g]
7.1
旋转方向
适用的马达[g]
CMS10 系列
BMS10 系列
SPG10-13
直径[mm]
10
减速比 (绝对值)
12.96:1
阶数
2
长度 [m]
13.5
重量[g]
7.1
旋转方向
适用的马达[g]
CMS10 系列
BMS10 系列
SPG10-22
直径[mm]
10
减速比 (绝对值)
22.22:1
阶数
2
长度 [m]
13.5
重量[g]
8.4
旋转方向
适用的马达[g]
CMS10 系列
BMS10 系列
SPG10-47
直径[mm]
10
减速比 (绝对值)
46.66:1
阶数
3
长度 [m]
16.5
重量[g]
8.4
旋转方向
适用的马达[g]
CMS10 系列
BMS10 系列
SPG10-61
直径[mm]
10
减速比 (绝对值)
61.1:1
阶数
3
长度 [m]
16.5
重量[g]
8.4
旋转方向
适用的马达[g]
CMS10 系列
BMS10 系列
SPG10-80
直径[mm]
10
减速比 (绝对值)
80.01:1
阶数
3
长度 [m]
16.5
重量[g]
8.4
旋转方向
适用的马达[g]
CMS10 系列
BMS10 系列
SPG10-105
直径[mm]
10
减速比 (绝对值)
104.77:1
阶数
3
长度 [m]
16.5
重量[g]
8.4
旋转方向
适用的马达[g]
CMS10 系列
BMS10 系列
SPG10-168
直径[mm]
10
减速比 (绝对值)
167.96:1
阶数
4
长度 [m]
19.6
重量[g]
9.7
旋转方向
适用的马达[g]
CMS10 系列
BMS10 系列
SPG10-220
直径[mm]
10
减速比 (绝对值)
219.95:1
阶数
4
长度 [m]
19.6
重量[g]
9.7
旋转方向
适用的马达[g]
CMS10 系列
BMS10 系列
SPG10-288
直径[mm]
10
减速比 (绝对值)
288.03:1
阶数
4
长度 [m]
19.6
重量[g]
9.7
旋转方向
适用的马达[g]
CMS10 系列
BMS10 系列
SPG10-377
直径[mm]
10
减速比 (绝对值)
377.18:1
阶数
4
长度 [m]
19.6
重量[g]
9.7
旋转方向
适用的马达[g]
CMS10 系列
BMS10 系列
SPG10-493
直径[mm]
10
减速比 (绝对值)
1 / 493.93
阶数
4
长度 [m]
19.6
重量[g]
9.7
旋转方向
适用的马达[g]
CMS10 系列
BMS10 系列
SPG12-3.5
直径[mm]
12
减速比 (绝对值)
3.5:1
阶数
1
长度 [m]
14.2
重量[g]
11.6
旋转方向
适用的马达[g]
CMS12 系列
BMS12 系列
SPG12-4.8
直径[mm]
12
减速比 (绝对值)
4.8:1
阶数
1
长度 [m]
14.2
重量[g]
11.6
旋转方向
适用的马达[g]
CMS12 系列
BMS12 系列
SPG12-12
直径[mm]
12
减速比 (绝对值)
12.25:1
阶数
2
长度 [m]
18
重量[g]
14.1
旋转方向
适用的马达[g]
CMS12 系列
BMS12 系列
SPG12-23
直径[mm]
12
减速比 (绝对值)
22.56:1
阶数
2
长度 [m]
18
重量[g]
14.1
旋转方向
适用的马达[g]
CMS12 系列
BMS12 系列
SPG12-43
直径[mm]
12
减速比 (绝对值)
42.88:1
阶数
3
长度 [m]
21.8
重量[g]
16.6
旋转方向
适用的马达[g]
CMS12 系列
BMS12 系列
SPG12-58
直径[mm]
12
减速比 (绝对值)
58.19:1
阶数
3
长度 [m]
21.8
重量[g]
16.6
旋转方向
适用的马达[g]
CMS12 系列
BMS12 系列
SPG12-79
直径[mm]
12
减速比 (绝对值)
78.97:1
阶数
3
长度 [m]
21.8
重量[g]
16.6
旋转方向
适用的马达[g]
CMS12 系列
BMS12 系列
SPG12-107
直径[mm]
12
减速比 (绝对值)
107.17:1
阶数
3
长度 [m]
21.8
重量[g]
16.6
旋转方向
适用的马达[g]
CMS12 系列
BMS12 系列
SPG12-150
直径[mm]
12
减速比 (绝对值)
150.06:1
阶数
4
长度 [m]
25.7
重量[g]
19.1
旋转方向
适用的马达[g]
CMS12 系列
BMS12 系列
SPG12-204
直径[mm]
12
减速比 (绝对值)
203.66:1
阶数
4
长度 [m]
25.7
重量[g]
19.1
旋转方向
适用的马达[g]
CMS12 系列
BMS12 系列
SPG12-375
直径[mm]
12
减速比 (绝对值)
375.1:1
阶数
4
长度 [m]
25.7
重量[g]
19.1
旋转方向
适用的马达[g]
CMS12 系列
BMS12 系列
SPG12-509
直径[mm]
12
减速比 (绝对值)
509.07:1
阶数
4
长度 [m]
25.7
重量[g]
19.1
旋转方向
适用的马达[g]
CMS12 系列
BMS12 系列
SPG16-3.6
直径[mm]
16
减速比 (绝对值)
3.6:1
阶数
1
长度 [m]
15.3
重量[g]
20
旋转方向
适用的马达[g]
CMS16 系列
BMS16 系列
SPG16-4.7
直径[mm]
16
减速比 (绝对值)
4.71:1
阶数
1
长度 [m]
15.3
重量[g]
20
旋转方向
适用的马达[g]
CMS16 系列
BMS16 系列
SPG16-13
直径[mm]
16
减速比 (绝对值)
12.96:1
阶数
2
长度 [m]
19.5
重量[g]
24.5
旋转方向
适用的马达[g]
CMS16 系列
BMS16 系列
SPG16-22
直径[mm]
16
减速比 (绝对值)
22.22:1
阶数
2
长度 [m]
19.5
重量[g]
24.5
旋转方向
适用的马达[g]
CMS16 系列
BMS16 系列
SPG16-46
直径[mm]
16
减速比 (绝对值)
46.66:1
阶数
3
长度 [m]
23.7
重量[g]
29
旋转方向
适用的马达[g]
CMS16 系列
BMS16 系列
SPG16-61
直径[mm]
16
减速比 (绝对值)
61.1:1
阶数
3
长度 [m]
23.7
重量[g]
29
旋转方向
适用的马达[g]
CMS16 系列
BMS16 系列
SPG16-80
直径[mm]
16
减速比 (绝对值)
80.01:1
阶数
3
长度 [m]
23.7
重量[g]
29
旋转方向
适用的马达[g]
CMS16 系列
BMS16 系列
SPG16-105
直径[mm]
16
减速比 (绝对值)
1 / 104.7
阶数
3
长度 [m]
23.7
重量[g]
16.4
旋转方向
适用的马达[g]
CMS16 系列
BMS16 系列
SPG16-168
直径[mm]
16
减速比 (绝对值)
167.96:1
阶数
4
长度 [m]
28
重量[g]
33.5
旋转方向
适用的马达[g]
CMS16 系列
BMS16 系列
SPG16-220
直径[mm]
16
减速比 (绝对值)
219.95:1
阶数
4
长度 [m]
28
重量[g]
33.5
旋转方向
适用的马达[g]
CMS16 系列
BMS16 系列
SPG16-288
直径[mm]
16
减速比 (绝对值)
288.03:1
阶数
4
长度 [m]
28
重量[g]
33.5
旋转方向
适用的马达[g]
CMS16 系列
BMS16 系列
SPG16-377
直径[mm]
16
减速比 (绝对值)
377.18:1
阶数
4
长度 [m]
28
重量[g]
33.5
旋转方向
适用的马达[g]
CMS16 系列
BMS16 系列
SPG16-493
直径[mm]
16
减速比 (绝对值)
493.93:1
阶数
4
长度 [m]
28
重量[g]
33.5
旋转方向
适用的马达[g]
CMS16 系列
BMS16 系列

Written in RED LETTERS are non-standard gears. For further support, please inquire our sales representatives accordingly.

产品咨询

详细产品咨询


Contact Us
代表: 肖国卿(Shawn Xiao)
g-xiao@orbray.com
手机: +81-90-3041-8749
(中文/英文都可以)

Products
DC空芯杯马达
联系我们
代表: 肖国卿(Shawn Xiao)
g-xiao@orbray.com
手机: +81-90-3041-8749
(中文/英文都可以)


销售办事处

联系我们
在线联系表格
お問合せフォーム
