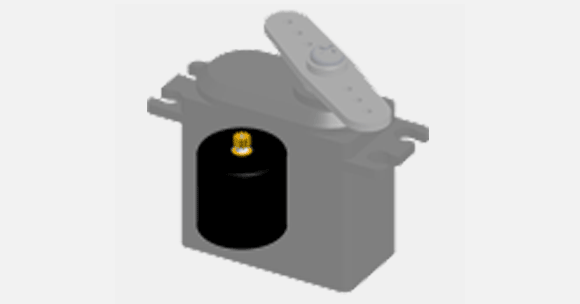

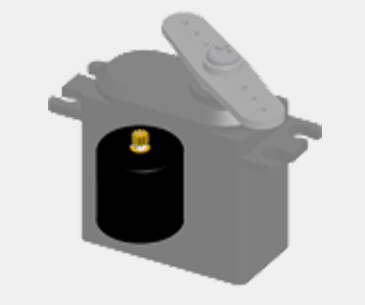

RC伺服马达

伺服马达追求得是在电池条件下做到高速响应、高输出。

有刷马达

转子为杯型的空芯杯绕线线圈,其特性是低惯性、高速响应。

无刷马达

定子为空芯杯线圈,旋转时无镶齿效应。设计用于高电流输入、输出以及高热量散热。

在RC伺服应用中,机械时间常数(指的是伺服马达从转速0达到最高转速所花的时间)是各规格参数中最为重要的指标之一。因此,杯状转子线圈的空芯杯马达具有更高响应速度,其选择性远远超过传统铁芯马达。RC伺服要求快速、重复的,在60°范围内频繁的左右摇摆,也就意味着马达总是处在最高电流的运行情况下。这会引起马达线圈热量在整个使用过程中的急剧上升,影响马达寿命。照此,RC伺服被认为是DC有刷马达应用中最为艰难的。
为此,纳米奇为对应RC应用开发了空芯杯无刷马达。以此,解决了马达寿命和响应速度的难点。
随着可充电式电池从Ni-Cd 到大功率 Ni-MH, Li-Fe, and Li-Po的惊人发展,纳米奇已经为RC应用开发了与此相兼容的高功率性能的DC马达。在此高功率输出下,这些马达拥有最为快速的机械时间常数。我们发布了期待已久的预定尺寸为12mm x 15mm、17mm x 18mm的无刷马达系列,其比传统的空芯杯DC马达的机械时间常数更快。并在此领域内出品了广受好评的一系列马达。 纳米奇 RC伺服马达结合伺服制造商特有的控制系统,在扭矩和速度方面,在各种条件下,呈现了超高的性能,实现了精确操作的体验。

有刷马达

RC标准品马达

φ[mm] 长度[mm] 产品 额定电压[V] 軸径[mm] 输出功率[W] 无负载 堵转 机械时间常数[ms] 最大效率[%]
速度[rpm] 电流[mA] 扭矩[mNm] 电流[A]
12 15 CRS12-1503 7.4 1.0 4.3 37,100 63 4.41 2.4 18.9 71
17 15 CRS17-1502 7.4 1.2 8.1 23,900 50 12.95 4.4 19.8 80
17 18 CRS17-1801 7.4 1.2 10.1 25,500 60 15.08 5.5 14.3 80
25 25 CRS17-2502 12.0 1.5 17.5 17,300 25 38.53 5.9 8.0 87
CRS12-1503
φ[mm]
12
长度[mm]
15
额定电压[V]
7.4
軸径 [mm]
1.0
输出功率[W]
4.3
无负载:速度[rpm]
37,100
无负载:电流[mA]
63
堵转:扭矩[mNm]
4.41
堵转:电流[A]
2.4
机械时间常数[ms]
18.9
最大效率[%]
71
CRS17-1502
φ[mm]
17
长度[mm]
15
额定电压[V]
7.4
軸径 [mm]
1.2
输出功率 [mm]
8.1
无负载:速度[rpm]
23,900
无负载:电流[mA]
50
堵转:扭矩[mNm]
12.95
堵转:电流[A]
4.4
机械时间常数[ms]
19.8
最大效率[%]
80
CRS17-1801
φ[mm]
17
长度[mm]
18
额定电压[V]
7.4
軸径 [mm]
1.2
输出功率 [W]
10.1
无负载:速度[rpm]
25,500
无负载:电流[mA]
60
堵转:扭矩[mNm]
15.08
堵转:电流[A]
5.5
机械时间常数[ms]
14.3
最大效率[%]
80
CRS17-2502
φ[mm]
17
长度[mm]
18
额定电压[V]
12.0
軸径 [mm]
1.5
输出功率 [W]
17.5
无负载:速度[rpm]
17,300
无负载:电流[mA]
25
堵转:扭矩[mNm]
38.53
堵转:电流[A]
5.9
机械时间常数[ms]
8.0
最大效率[%]
87

RC高速响应马达

φ[mm] 长度[mm] 产品 额定电压[V] 軸径[mm] 输出功率[W] 无负载 堵转 机械时间常数[ms] 最大效率[%]
速度[rpm] 电流[mA] 扭矩[mNm] 电流[A]
12 15 CRR12-1504 7.4 1.0 3.3 37,700 64 3.29 1.9 15.0 66
17 15 CRR17-1502 7.4 1.2 5.6 23,800 50 8.90 3.1 14.8 76
17 18 CRR17-1802 7.4 1.2 7.1 24,600 51 11.06 3.9 11.6 79
CRR12-1504
φ[mm]
12
长度[mm]
15
電圧[V]
7.4
軸径 [mm]
1.0
输出功率[W]
3.3
无负载:速度[rpm]
37,700
无负载:电流[mA]
64
堵转:扭矩[mNm]
3.29
堵转:电流[A]
1.9
机械时间常数[ms]
15.0
最大效率[%]
66
CRR17-1502
φ[mm]
17
长度[mm]
15
额定电压[V]
7.4
軸径 [mm]
1.2
输出功率 [W]
5.6
无负载:速度[rpm]
23,800
无负载:电流[mA]
50
堵转:扭矩[mNm]
8.90
堵转:电流[A]
3.1
机械时间常数[ms]
14.8
最大效率[%]
76
CRR17-1802
φ[mm]
17
长度[mm]
18
额定电压[V]
7.4
軸径 [mm]
1.2
输出功率 [W]
7.1
无负载:速度[rpm]
24,600
无负载:电流[mA]
51
堵转:扭矩[mNm]
11.06
堵转:电流[A]
3.9
机械时间常数[ms]
11.6
最大效率[%]
79

无刷马达

RC标准品马达

φ[mm] 长度[mm] 产品 额定电压[V] 軸径[mm] 输出功率[W] 无负载 堵转 机械时间常数[ms] 最大效率[%]
速度[rpm] 电流[mA] 扭矩[mNm] 电流[A]
12 15 BRS12-1503 7.4 1.0 4.7 35,500 143 5.07 2.8 7.4 60
17 15 BRS17-1502 7.4 1.0 7.5 23,500 156 12.13 4.3 5.2 63
17 18 BRS17-1802 7.4 1.5 7.7 27,300 114 10.80 4.4 8.1 70
BRS12-1503
φ[mm]
12
长度[mm]
15
额定电压[V]
7.4
軸径 [mm]
1.0
输出功率 [W]
4.7
无负载:速度[rpm]
35,500
无负载:电流[mA]
143
堵转:扭矩[mNm]
5.07
堵转:电流[A]
2.8
机械时间常数[ms]
7.4
最大输出功率[W]
4.7
最大效率[%]
60
BRS17-1502
φ[mm]
17
长度[mm]
15
额定电压[V]
7.4
軸径 [mm]
1.0
输出功率 [W]
7.5
无负载:速度[rpm]
23,500
无负载:电流[mA]
156
堵转:扭矩[mNm]
12.13
堵转:电流[A]
4.3
机械时间常数[ms]
12.5
最大效率[%]
66
BRS17-1802
φ[mm]
17
长度[mm]
18
额定电压[V]
7.4
軸径 [mm]
1.5
输出功率 [W]
7.7
无负载:速度[rpm]
27,300
无负载:电流[mA]
114
堵转:扭矩[mNm]
10.80
堵转:电流[A]
4.4
机械时间常数[ms]
8.1
最大效率[%]
70

RC高速响应马达

φ[mm] 长度[mm] 产品 额定电压[V] 軸径[mm] 输出功率[W] 无负载 堵转 机械时间常数[ms] 最大效率[%]
速度[rpm] 电流[mA] 扭矩[mNm] 电流[A]
12 15 BRT12-1502 7.4 1.0 7.4 36,600 178 7.68 4.3 5.2 63
17 15 BRT17-1501 7.4 1.0 12.7 20,000 122 24.07 7.0 5.1 75
17 18 BRT17-18R8 7.4 1.5 15.4 25,500 249 23.09 8.8 10.1 69
BRT12-1502
φ[mm]
12
长度[mm]
15
额定电压[V]
7.4
軸径 [mm]
1.0
输出功率 [W]
7.4
无负载:速度[rpm]
36,600
无负载:电流[mA]
178
堵转:扭矩[mNm]
7.68
堵转:电流[A]
4.3
机械时间常数[ms]
5.2
最大效率[%]
63
BRT17-1501
φ[mm]
17
长度[mm]
15
额定电压[V]
7.4
軸径 [mm]
1.0
输出功率 [W]
12.7
无负载:速度[rpm]
20,000
无负载:电流[mA]
122
堵转:扭矩[mNm]
24.07
堵转:电流[A]
7.0
机械时间常数[ms]
5.1
最大效率[%]
75
BRT17-18R8
φ[mm]
17
长度[mm]
18
额定电压[V]
7.4
軸径 [mm]
1.5
输出功率 [W]
7.7
无负载:速度[rpm]
27,300
无负载:电流[mA]
114
堵转:扭矩[mNm]
10.80
堵转:电流[A]
4.4
机械时间常数[ms]
8.1
最大效率[%]
70
