有刷马达

空芯杯形式的绕线重量轻,在快速启动和停止方面非常具有优越(高速响应)。

效率 高效率、无铁损
响应 非常低的惯性、能快速启动/快速停止
寿命 低电感、长寿命
控制 线性特性
镶齿效应 无磁体镶齿效应
电磁噪音 低电磁干扰

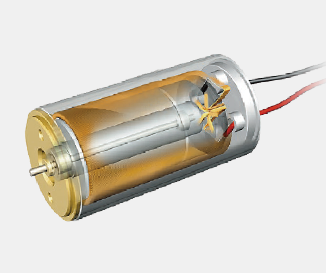

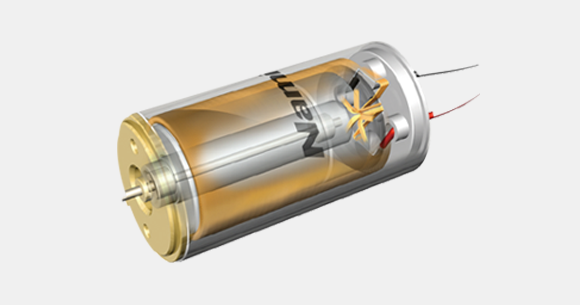

有刷空芯杯马达没有铁芯,其内部由杯型线圈作为转子和永磁体作为定子构成。有刷空芯杯马达特性如下“

特性

  1. 杯型转子线圈非常轻、惯性非常小,使得马达能快速启动和停止。
  2. 由于定子和转子间无镶齿效应,使其能顺畅旋转,低噪音、低振动。
  3. 其内部仅由稀土磁体、线圈转子构成。所以,其尺寸可以做到小型化。

出于以上原因,我司空芯杯马达应用在很多要求高精密、高速响应、紧密和高效的场合,

关于有刷马达的问题和挑战

有刷马达寿命的主要影响因素是旋转时电刷同整流器之间的磨损以及电极切换时的电腐蚀。当通过调节稀有金属电刷位置来最小化电腐蚀时,物理磨损还是一个问题。改变电刷材质,采用碳刷能预防机械磨损。但,同时会增加电火花和噪音。总的来说,有刷马达无法承受大电流。因此,不适合作供电用,
纳米奇推出解决这些问题的空芯杯有刷马达。

有刷马达标准型号

直径
[mm]
长度
[mm]
产品 额定电压
[V]
额定 无负载 堵转 机械时间常数
[ms]
最大效率
扭矩
[mNm]
速度
[rpm]
电流
[mA]
输出功率
[W]
速度
[rpm]
电流
[mA]
扭矩
[mNm]
电流
[A]
7 17 CMS07-1707 3.7 0.14 17,100 104 0.5 20,200 19 0.94 0.57 6.8 67
CMS07-1726 7.4 0.14 18,600 54 0.5 22,100 10 0.84 0.28 7.5 65
10 13 CMS10-1306 3.7 0.14 17,900 103 0.5 21,100 18 0.92 0.59 11.3 68
CMS10-1321 7.4 0.14 20,900 61 0.6 24,500 10 0.96 0.35 11.8 68
CMS10-1346 12.0 0.14 24,500 45 0.7 28,700 8 1.0 0.26 12.3 69
18 CMS10-1805 3.7 0.27 10,400 116 0.6 12,200 19 1.89 0.68 7.0 69
CMS10-1818 7.4 0.27 12,500 70 0.7 14,600 12 1.91 0.42 7.3 69
CMS10-1834 12.0 0.29 15,500 56 1.0 18,000 9 2.16 0.36 7.5 71
12 15 CMS12-1506 7.4 0.44 21,900 186 2.2 25,100 27 3.40 1.26 15.4 73
CMS12-1514 12.0 0.43 23,700 123 2.4 27,200 18 3.36 0.83 15.9 73
20 CMS12-2004 7.4 0.44 20,400 150 3.2 22,200 13 5.48 1.74 8.9 83
CMS12-2010 12.0 0.45 20400 99 3.5 23,000 8 5.77 1.17 88 82
30 CMS12-3005 7.4 0.79 11,800 162 2.9 13,000 16 8.55 1.61 5.5 81
CMS12-3010 12.0 0.83 13,700 121 3.7 15,000 12 9.40 1.25 5.6 82
16 23 CMS16-2304 7.4 0.89 13,000 209 3.3 14,500 24 8.78 1.85 9.3 79
CMS16-2309 12.0 0.94 14,000 145 3.9 15,500 16 9.67 1.34 9.3 80
CMS16-2337 24.0 0.89 14,900 73 3.8 16,600 8 8.66 0.64 9.5 79
28 CMS16-2805 7.4 1.23 8,100 146 2.6 8,900 15 11.05 1.42 5.9 81
CMS16-2812 12.0 1.08 8,400 97 2.9 9,200 10 12.14 0.99 6.0 81
CMS16-2852 24.0 1.02 8,700 48 2.7 9,600 5 10.85 0.46 6.1 80
33 CMS16-3302 7.4 1.63 9,500 250 6.9 10,100 17 26.13 3.76 4.4 87
CMS16-3306 12.0 1.58 9,300 147 6.4 9,900 10 24.66 2.15 4.4 87
CMS16-3317 24.0 1.69 10,900 92 8.5 11,600 6 28.09 1.43 4.4 88
CMS07-1707
直径[mm]
7
长度[mm]
17
额定电压[V]
3.7
额定:扭矩[mNm]
0.14
额定:速度[rpm]
17,100
额定:电流[mA]
104
额定:输出功率[W]
0.5
无负载:速度[rpm]
20,200
无负载:电流[mA]
19
堵转:扭矩[mNm]
0.94
堵转:电流[mA]
0.57
机械时间常数[ms]
6.8
最大效率
67
CMS07-1726
直径[mm]
7
长度[mm]
17
额定电压[V]
7.4
额定:扭矩[mNm]
0.14
额定:速度[rpm]
18,600
额定:电流[mA]
54
额定:输出功率[W]
0.5
无负载:速度[rpm]
22,100
无负载:电流[mA]
10
堵转:扭矩[mNm]
0.84
堵转:电流[mA]
0.28
机械时间常数[ms]
7.5
最大效率
65
CMS10-1306
直径[mm]
10
长度[mm]
13
额定电压[V]
3.7
额定:扭矩[mNm]
0.14
额定:速度[rpm]
17,900
额定:电流[mA]
103
额定:输出功率[W]
0.5
无负载:速度[rpm]
21,100
无负载:电流[mA]
18
堵转:扭矩[mNm]
0.92
堵转:电流[mA]
0.59
机械时间常数[ms]
11.3
最大效率
65
CMS10-1321
直径[mm]
10
长度[mm]
13
额定电压[V]
7.4
额定:扭矩[mNm]
0.14
额定:速度[rpm]
20,900
额定:电流[mA]
61
额定:输出功率[W]
0.6
无负载:速度[rpm]
24,500
无负载:电流[mA]
10
堵转:扭矩[mNm]
0.96
堵转:电流[mA]
0.35
11.8
最大效率
68
CMS10-1346
直径[mm]
10
长度[mm]
13
额定电压[V]
12.0
额定:扭矩[mNm]
0.14
额定:速度[rpm]
24,500
额定:电流[mA]
45
额定:输出功率[W]
0.7
无负载:速度[rpm]
28,700
无负载:电流[mA]
8
堵转:扭矩[mNm]
1.00
堵转:电流[mA]
0.26
机械时间常数[ms]
12.3
最大效率
69
CMS10-1805
直径[mm]
10
长度[mm]
18
额定电压[V]
3.7
额定:扭矩[mNm]
0.27
额定:速度[rpm]
10,400
额定:电流[mA]
116
额定:输出功率[W]
0.6
无负载:速度[rpm]
12,200
无负载:电流[mA]
19
堵转:扭矩[mNm]
1.89
堵转:电流[mA]
0.68
机械时间常数[ms]
7.0
最大效率
69
CMS10-1818
直径[mm]
10
长度[mm]
18
额定电压[V]
7.4
额定:扭矩[mNm]
0.27
额定:速度[rpm]
12,500
额定:电流[mA]
70
额定:输出功率[W]
0.7
无负载:速度[rpm]
14,600
无负载:电流[mA]
12
堵转:扭矩[mNm]
1.91
堵转:电流[mA]
0.42
机械时间常数[ms]
7.3
最大效率
69
CMS10-1834
直径[mm]
10
长度[mm]
18
额定电压[V]
12.0
额定:扭矩[mNm]
0.29
额定:速度[rpm]
15,500
额定:电流[mA]
56
额定:输出功率[W]
1.0
无负载:速度[rpm]
18,000
无负载:电流[mA]
9
堵转:扭矩[mNm]
2.16
堵转:电流[mA]
0.36
机械时间常数[ms]
7.5
最大效率
71
CMS12-1506
直径[mm]
12
长度[mm]
15
额定电压[V]
7.4
额定:扭矩[mNm]
0.44
额定:速度[rpm]
21,900
额定:电流[mA]
186
额定:输出功率[W]
2.2
无负载:速度[rpm]
25,100
无负载:电流[mA]
27
堵转:扭矩[mNm]
3.40
堵转:电流[mA]
1.26
机械时间常数[ms]
15.4
最大效率
73
CMS12-1514
直径[mm]
12
长度[mm]
15
额定电压[V]
12.0
额定:扭矩[mNm]
0.43
额定:速度[rpm]
23,700
额定:电流[mA]
123
额定:输出功率[W]
2.4
无负载:速度[rpm]
27,200
无负载:电流[mA]
18
堵转:扭矩[mNm]
3.36
堵转:电流[mA]
0.83
机械时间常数[ms]
15.9
最大效率
73
CMS12-2004
直径[mm]
12
长度[mm]
20
额定电压[V]
7.4
额定:扭矩[mNm]
0.44
额定:速度[rpm]
20,400
额定:电流[mA]
150
额定:输出功率[W]
3.2
无负载:速度[rpm]
22,200
无负载:电流[mA]
13
堵转:扭矩[mNm]
5.48
堵转:电流[mA]
1.74
机械时间常数[ms]
8.9
最大效率
83
CMS12-2010
直径[mm]
12
长度[mm]
20
额定电压[V]
12.0
额定:扭矩[mNm]
0.45
额定:速度[rpm]
21,200
额定:电流[mA]
99
额定:输出功率[W]
3.5
无负载:速度[rpm]
23,000
无负载:电流[mA]
8
堵转:扭矩[mNm]
5.77
堵转:电流[mA]
1.17
机械时间常数[ms]
8.8
最大效率
84
CMS12-3005
直径[mm]
12
长度[mm]
30
额定电压[V]
7.4
额定:扭矩[mNm]
0.79
额定:速度[rpm]
11,800
额定:电流[mA]
162
额定:输出功率[W]
2.9
无负载:速度[rpm]
13,000
无负载:电流[mA]
16
堵转:扭矩[mNm]
8.55
堵转:电流[mA]
1.61
机械时间常数[ms]
5.5
最大效率
81
CMS12-3010
直径[mm]
12
长度[mm]
30
额定电压[V]
12.0
额定:扭矩[mNm]
0.83
额定:速度[rpm]
13,700
额定:电流[mA]
121
额定:输出功率[W]
3.7
无负载:速度[rpm]
15,000
无负载:电流[mA]
12
堵转:扭矩[mNm]
9.40
堵转:电流[mA]
1.25
机械时间常数[ms]
5.6
最大效率
82
CMS16-2304
直径[mm]
16
长度[mm]
23
额定电压[V]
7.4
额定:扭矩[mNm]
0.89
额定:速度[rpm]
13,000
额定:电流[mA]
209
额定:输出功率[W]
3.3
无负载:速度[rpm]
14,500
无负载:电流[mA]
24
堵转:扭矩[mNm]
8.78
堵转:电流[mA]
1.85
机械时间常数[ms]
9.3
最大效率
79
CMS16-2309
直径[mm]
16
长度[mm]
23
额定电压[V]
12.0
额定:扭矩[mNm]
0.94
额定:速度[rpm]
14,000
额定:电流[mA]
145
额定:输出功率[W]
3.9
无负载:速度[rpm]
15,500
无负载:电流[mA]
16
堵转:扭矩[mNm]
9.67
堵转:电流[mA]
1.34
机械时间常数[ms]
9.3
最大效率
80
CMS16-2337
直径[mm]
16
长度[mm]
23
额定电压[V]
24.0
额定:扭矩[mNm]
0.89
额定:速度[rpm]
14,900
额定:电流[mA]
73
额定:输出功率[W]
3.9
无负载:速度[rpm]
16,600
无负载:电流[mA]
8
堵转:扭矩[mNm]
8.66
堵转:电流[mA]
0.64
机械时间常数[ms]
9.5
最大效率
79
CMS16-2805
直径[mm]
16
长度[mm]
28
额定电压[V]
7.4
额定:扭矩[mNm]
1.03
额定:速度[rpm]
8,100
额定:电流[mA]
146
额定:输出功率[W]
2.6
无负载:速度[rpm]
8,900
无负载:电流[mA]
15
堵转:扭矩[mNm]
11.05
堵转:电流[mA]
1.42
机械时间常数[ms]
5.9
最大效率
81
CMS16-2812
直径[mm]
16
长度[mm]
28
额定电压[V]
12.0
额定:扭矩[mNm]
1.08
额定:速度[rpm]
8,400
额定:电流[mA]
97
额定:输出功率[W]
2.9
无负载:速度[rpm]
9,200
无负载:电流[mA]
10
堵转:扭矩[mNm]
12.14
堵转:电流[mA]
0.99
机械时间常数[ms]
6.0
最大效率
81
CMS16-2852
直径[mm]
16
长度[mm]
28
额定电压[V]
24.0
额定:扭矩[mNm]
1.02
额定:速度[rpm]
8,700
额定:电流[mA]
48
额定:输出功率[W]
2.7
无负载:速度[rpm]
9,600
无负载:电流[mA]
5
堵转:扭矩[mNm]
10.85
堵转:电流[mA]
0.46
机械时间常数[ms]
6.1
最大效率
80
CMS16-3302
直径[mm]
16
长度[mm]
33
额定电压[V]
7.4
额定:扭矩[mNm]
1.63
额定:速度[rpm]
9,500
额定:电流[mA]
250
额定:输出功率[W]
6.9
无负载:速度[rpm]
10,100
无负载:电流[mA]
17
堵转:扭矩[mNm]
26.13
堵转:电流[mA]
3.76
机械时间常数[ms]
4.4
最大效率
87
CMS16-3306
直径[mm]
16
长度[mm]
33
额定电压[V]
12.0
额定:扭矩[mNm]
1.58
额定:速度[rpm]
9,300
额定:电流[mA]
147
额定:输出功率[W]
6.4
无负载:速度[rpm]
9,900
无负载:电流[mA]
10
堵转:扭矩[mNm]
24.66
堵转:电流[mA]
2.15
机械时间常数[ms]
4.4
最大效率
87
CMS16-3317
直径[mm]
16
长度[mm]
33
额定电压[V]
24.0
额定:扭矩[mNm]
1.69
额定:速度[rpm]
10,900
额定:电流[mA]
92
额定:输出功率[W]
8.5
无负载:速度[rpm]
11,600
无负载:电流[mA]
6
堵转:扭矩[mNm]
28.09
堵转:电流[mA]
1.43
机械时间常数[ms]
4.4
最大效率
88

原型生产时的最低批次数量为10〜批量生产时的最小批量数量为200单位(〜1,000单位/年)。
详情请联系我们。
