CMS10-1805/CMS10-1818/CMS10-1834

DC空芯杯马达　CMS系列
  1. 主页
  2. 小型马达
  3. DC空芯杯马达
  4. 有刷马达
  5. 有刷马达 CMS10-18

贵金属电刷，套筒轴承

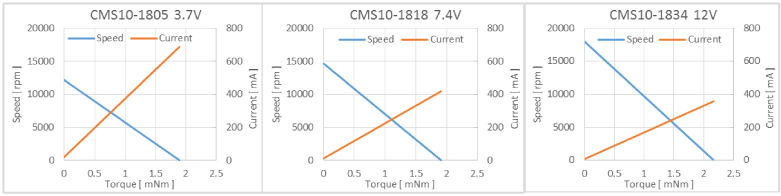

CMS10-18 技术参数

    有刷马达 CMS10-1805 有刷马达 CMS10-1818 有刷马达 CMS10-1834
1 额定电压[V] 3.7 7.4 12.0
2 无负载转速[rpm] 12200 14600 18000
3 无负载电流[mA] 19 12 9
4 堵转扭矩[mNm] 1.89 1.91 2.16
5 堵转电流[mA] 689 418 357
6 最大输出功率[W] 0.6 0.7 1.0
7 最大效率[%] 69 69 71
8 端子间电阻[Ω] 5.37 17.72 33.66
9 额定扭矩[mNm] 0.271 0.273 0.293
10 额定转速[rpm] 10400 12500 15500
11 额定电流[mA] 116 70 56
12 摩擦扭矩[mNm] 0.05 0.05 0.05
13 反电动势常数[mV/rpm] 0.295 0.492 0.651
14 扭矩常数[mNm/A] 2.82 4.70 6.22
15 转数/扭矩斜率[rpm/mNm] 6444 7659 8316
16 機械时间常数[ms] 7.0 7.3 7.5
17 转子转动惯量[gcm2] 0.10 0.09 0.09
18 最大允许扭矩[mNm] 0.63 0.64 0.72

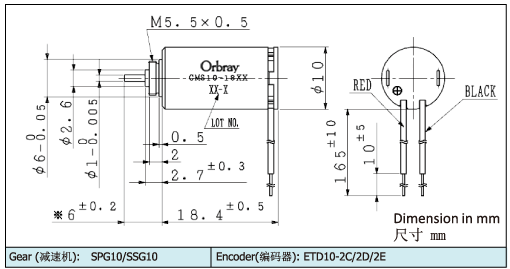

※CMS10-18为直径10mm, 长度18mmの有刷马达。

機械特性

19 输出轴径向游隙[mm] 0.05
20 输出轴轴向游隙[mm] 0.03~0.2
21 输出轴最大径向负载[N] 0.5（5mm*）
22 输出轴最大轴向负载[N] 0.15
23 静止状态下输出轴最大轴向负载[N] 7.8

*尺寸从马达法兰面（）mm开始测量。

环境资料

24 运行温度范围[℃] -20~60
25 绕组最高温度[℃] 80
26 重量[g] 7.7
27 换向器片数 5
28 轴承类型 含油烧结套筒轴承
有刷马达CMS10-18
