无传感器 · 套筒轴承
BMN07-12 技术参数
| 无刷马达 BMN07-1207 | 无刷马达 BMN07-1218 | ||
|---|---|---|---|
| 1 | 额定电压[V] | 3.0 | 5.0 |
| 2 | 无负载转速[rpm] | 21300 | 22300 |
| 3 | 无负载电流[mA] | 120 | 78 |
| 4 | 堵转扭矩[mNm] | 0.30 | 0.30 |
| 5 | 堵转电流[mA] | 430 | 280 |
| 6 | 最大输出功率[W] | 0.2 | 0.2 |
| 7 | 最大效率[%] | 22 | 22 |
| 8 | 端子间电阻[Ω] | 6.93 | 18.14 |
| 9 | 额定扭矩[mNm] | 0.06 | 0.06 |
| 10 | 额定转速[rpm] | 17100 | 17900 |
| 11 | 额定电流[mA] | 182 | 117 |
| 12 | 摩擦扭矩[mNm] | 0.12 | 0.12 |
| 13 | 反电动势常数[mV/rpm] | 0.102 | 0.161 |
| 14 | 扭矩常数[mNm/A] | 0.97 | 1.54 |
| 15 | 转数/扭矩斜率[rpm/mNm] | 70205 | 73297 |
| 16 | 機械时间常数[ms] | 7.34 | 7.66 |
| 17 | 转子转动惯量[gcm2] | 0.01 | 0.01 |
| 18 | 最大允许扭矩[mNm] | 0.15 | 0.15 |

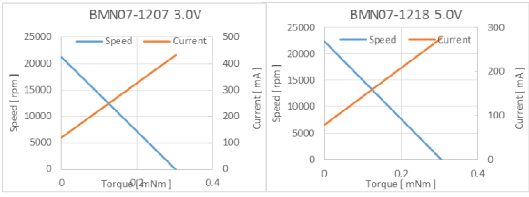

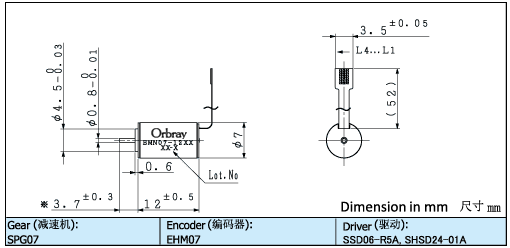

※BMN07-12为直径7mm, 长度12mmの无刷马达。
機械特性
| 19 | 输出轴径向游隙[mm] | 0.015 |
| 20 | 输出轴轴向游隙[mm] | 0.23 |
| 21 | 输出轴最大径向负载[N] | 0.07（2.55mm*） |
| 22 | 输出轴最大轴向负载[N] | 0.06 |
| 23 | 静止状态下输出轴最大轴向负载[N] | 5 |
| 24 | 运行温度范围[℃] | -20~80 |
| 25 | 绕组最高温度[℃] | 90 |
| 26 | 重量[g] | 0.7 |
- 此马达为无传感器版本。
- 以上特性基于驱动SSD-R5A。
- 推荐该马达使用行星减速机。
FPC配置
| #1 | Lu |
马达绕组 U |
| #2 | Lv | 马达绕组 V |
| #3 | COM | - |
| #4 | Lw | 马达绕组 W |
| 连接器 | CFP5506-0150F / SMK | |
*尺寸从马达法兰面（）mm开始测量。
