无电自锁系统

纳米奇空芯杯马达的独特性在于线圈绕线。

"dyNALOX"是纳米奇原创锁紧系统,其扭矩的传输为由内部输入再输出,而非其他方式。

特性

  1. 在不使用低效减速系统的情况下,如蜗轮或螺杆,外部力是断开的。: 该系统可以在尺寸上做得很小。
  2. 要求无电的系统。: 有助于低电流消耗、紧急停止的场合。

"dyNALOX"在传输扭矩时是由输入轴到输出轴的传递,而输出轴处的旋转是锁住的。所以,外部扭矩不能传输至内部。此系统安装在行星齿轮头的端部,仅为几毫米的长度。由此,马达的外部力是无法转动马达的,即使在无电情况下。

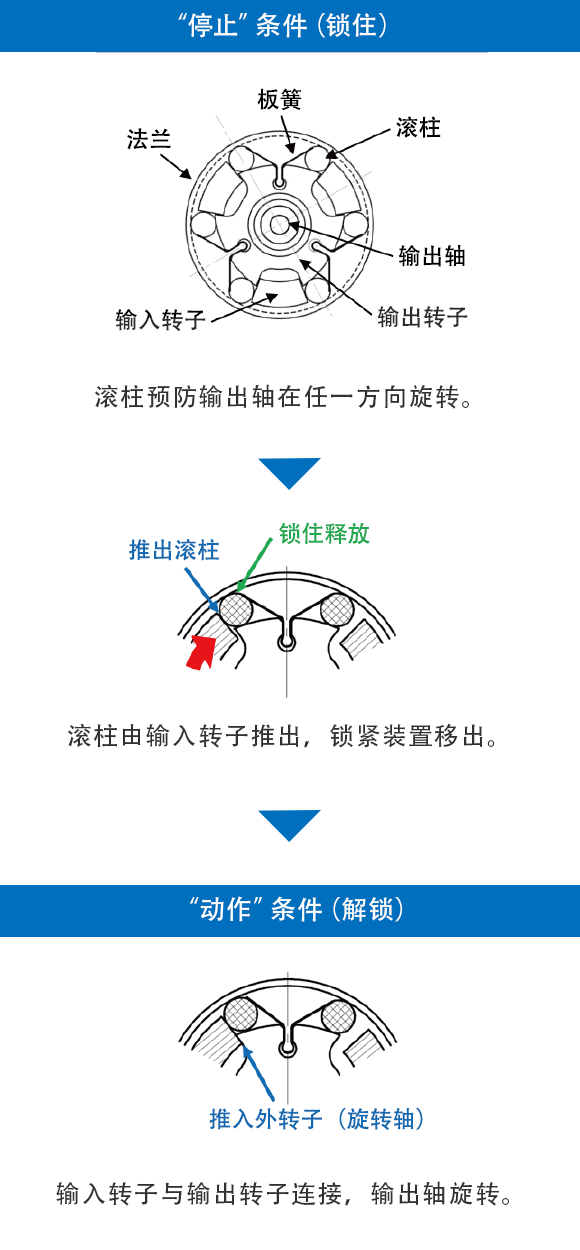

构成和机构

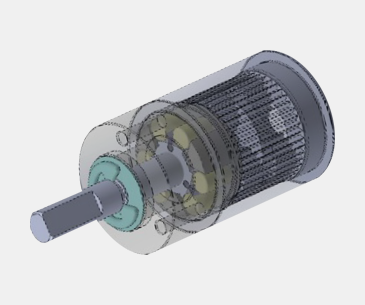

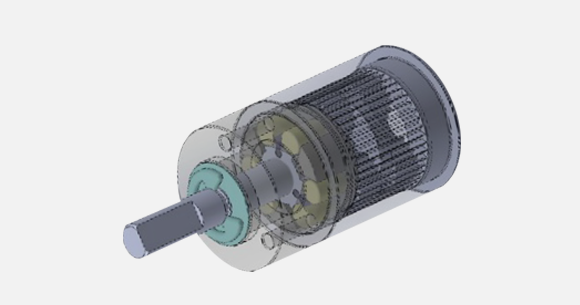

dyNALOX安装在行星减速机上

特性

dyNALOX的输入转子同行星减速机的第一阶齿轮合成在一起,使得其更加紧凑。

规格

系列 LPG07 LPG12
外径 7 12 mm
最大允许扭矩 70 400 mNm
最大输入速度 12,000 8,000 rpm
轴径隙 ≤0.02 ≤0.02 °
输出轴轴承 烧结滑动轴承
减速比(效率) 总长 1阶 4.7 : 1 (74%) 8.4 4.8 : 1 (57%) 15.7 mm
2阶 22 : 1 (63%) 10.6 23 : 1 (66%) 19.5 mm
3阶 105 : 1 (52%) 12.8 107 : 1 (60%) 23.3 mm
4阶 494 : 1 (43%) 15.1 509 : 1 (52%) 27.2 mm
LPG07
外径[mm]
7
最大允许扭矩[mNm]
70
最大输入速度[rpm]
12,000
轴径隙[mm]
≤0.02
输出轴轴承
含油焼結メタル
减速比(效率) / 1阶
4.7 : 1 (74%)
减速比(效率) / 2阶
22 : 1 (63%)
减速比(效率) / 3阶
105 : 1 (52%)
减速比(效率) / 4阶
494 : 1 (43%)
总长 / 1阶[mm]
8.4
总长 / 2阶[mm]
10.6
总长 / 3阶[mm]
12.8
总长 / 4阶[mm]
15.1
LPG12
外径[mm]
12
最大允许扭矩[mNm]
400
最大输入速度[rpm]
8,000
轴径隙[mm]
≤0.02
输出轴轴承
含油焼結メタル
减速比(效率) / 1阶
4.8 : 1 (57%)
减速比(效率) / 2阶
23 : 1 (66%)
减速比(效率) / 3阶
107 : 1 (60%)
减速比(效率) / 4阶
509 : 1 (52%)
总长 / 1阶[mm]
15.7
总长 / 2阶[mm]
19.5
总长 / 3阶[mm]
23.3
总长 / 4阶[mm]
27.2
